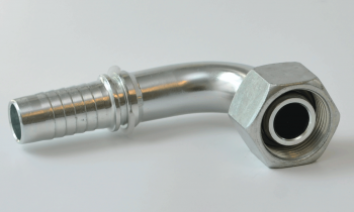

90° DKOS
90° DKOS
| Artikelnummer | Slangstorlek | Gänga | PIPE | A | B | D | CH |
|---|---|---|---|---|---|---|---|
| FS93B-04-14 | 1/4" | M14X1,5 | S6 | 28 | 2,5 | 31,8 | 17 |
| FS93B-04-16 | 1/4" | M16X1,5 | S8 | 28,2 | 2,5 | 32,5 | 19 |
| FS93B-04-18 | 1/4" | M18X1,5 | S10 | 28,2 | 2 | 34,5 | 22 |
| FS93B-06-20 | 3/8" | M20X1,5 | S12 | 30,5 | 2 | 36 | 24 |
| FS93B-06-22 | 3/8" | M22X1,5 | S14 | 38,5 | 4 | 46 | 27 |
| FS93B-08-24 | 1/2" | M24X1,5 | S16 | 38,2 | 3 | 42,5 | 30 |
| FS93B-10-30 | 5/8" | M30X2 | S20 | 55,5 | 3,5 | 57,5 | 36 |
| FS93B-12-30 | 3/4" | M30X2 | S20 | 55,5 | 3,5 | 57 | 36 |
| FS93B-12-36 | 3/4" | M36X2 | S25 | 55,5 | 3 | 60 | 46 |
| FS93B-16-36 | 1" | M36X3 | S25 | 79 | 3 | 73 | 46 |
| FS93B-16-42 | 1" | M42X2 | S30 | 81,8 | 6 | 77 | 50 |
| FS93B-20-52 | 1.1/4" | M52X2 | S38 | 102 | 6,5 | 95,6 | 60 |
